Crimpkontakte

Lose und in Bandform

Vergleichstabellen

PDF

Katalog herunterladen

PDF

Katalog online lesen

Crimpkontakte in Bandform

STOCKO-Crimpkontakte werden in unseren Prüflaboratorien laufend vielfältigen Prüfungen unterzogen.

Für jedes einzelne Produkt werden Dokumentationen der Prüfungen erstellt, die Ihnen bei Bedarf zur Verfügung stehen.

VDE-, UL / ULC- und weitere Freigaben für die wichtigsten STOCKO-Artikel werden regelmäßig ergänzt.

Flachsteckhülsen für Steckbreite 2,8 / 4,8 mm und 6,3 mm Ausführungen: verriegelbar, nicht entriegelbar, leicht aufsteckbar, als Timer-Kontakt, für Gehäusemontage, geeignet für RAST 5 Gehäuse
Flachstecker mit Steckbreite 2,8 / 4,8 mm und 6,3 mm
Leiterplatten-Kontakte
Flachstecker für Leiterplatten, Steckbreite 2,8 / 4,8 mm und 6,3 mm
Flachstecker zum Anschweißen, Steckbreite 6,3 mm
Krallenkabelschuhe mit und ohne Isolationscrimp, als Sonderausführung und in C-Form
Aderendhülsen
Rundsteckhülsen
Rundstifte
Sonderanschlussteile
Isolierkörper
Verarbeitungstechnik

Artikelverzeichnis

Artikel-Nummer	Spulen Ø mm

600
649 / -G
650.100 / -G
657.100 / -G
658.100 / -G
677 / -G
678.100 / -B
679.200 / -G
680 / -G
681 / -G
683.004
688-002
688-003
688-004
688-005
688-006
688-007
688-008
688.400-002
688.400-003
688.400-004
688.400-005
688.400-006
688.400-007
688.400-008
694-001
699-002
699-003
699-004
699-005
699-006
699-007
699-008

700
700/1-4
727.001
727.002
728
761 / -G
777 / -G
788-002
788-003
788-004
788-005
788-006
798.003.025.960 / -G
798.005.020.960

2000
2023.100 / -G
2023.200 / -G
2025.100 / -G
2025.200 / -G
2026.100 / -G
2026.200 / -G
2027.100 / -G
2027.200 / -G
2028.100 / -G
2028.110 / -G
2028.200 / -G
2028.300
2029
2029.100
2029.200
2041.100 / -G
2041.200 / -G

5900
5920.004	360

6000
6006	500
6006.002	500
6006.005
6006.100	500
6007.002	500
6008	500
6008.001	500
6008.002	500
6015
6015 VS
6015.001
6015.002
6015.003
6015.045
6015.090
6015.145
6015.190
6015.245
6015.290
6015.345
6015.390
6015.445
6015.490
6015.545
6015.590
6015.645
6015.690
6015.745
6015.790
6015.845
6015.890
6045
6059
6059.645
6059.690
6080
6080.045
6080.090

Artikel-Nummer	Spulen Ø mm

6100
6129
6129/2
6129.045
6129.045/3
6129.075/2
6129.090
6129.090/2
6129.090/3
6199	360

6200
6201	500

7200
7206	286
7207	286
7208	286
7209	286

7600
7603.028	286
7603.105	286
7603.108	286
7604.258	286
7605	286
7605.001	286
7606	286
7630.158	600
7631.258	600

7700
7716.001	286
7735.001	286
7770	286
7771	286
7779	286
7785	286
7785.001	286
7785.002	286
7785.003	286
7785.055	286
7785.058	286
7788	286
7788.001	286
7791	286
7792.002	286

7800
7806	286
7813	286
7825.001	286
7830	286
7830.001	286
7831.011	286
7832	286
7833.010	286
7835	286
7836	286
7837	286
7838	286
7840	286
7843	286
7843.001	286
7849	286
7858	286
7858.001	286
7861.003	600
7877	286
7881	286
7881.001	286
7884.004	360
7894	286

7900
7900	286
7901	286
7908	286
7912	286
7916	286
7916.001	286
7918.001	600
7918.002	600
7923.002	286
7929	286
7930	286
7936.002	286
7936.003	286
7942	286
7944.010	286
7944.258	286
7958	286
7960.020	286
7961.020	286
7984	600
7984.001	600
7990	286
7990.001	286
7990.055	286
7990.058	286
7994.002	640
7995.003	286
7995.005	286
7999	286

Artikel-Nummer	Spulen Ø mm

8000
8006	286
8028	286
8028.001	286
8028.002	286
8028.003	286
8029	286
8029.001	286
8043	286
8047	286
8048	286
8059	640
8061	600
8069	286
8069.002	286

8100
8100	286
8100.001	286
8100.002	286
8100.003	286
8100.2055	286
8100.2058	286
8110	286
8110.001	286
8113.108	600
8115	286
8121.020	286
8121.022	286
8121.025	286
8121.115	286
8126.010	286
8131	286
8131.001	286
8134.010	286
8136	286
8137	286
8138	286
8138.108	286
8152	286
8165.108	286
8168.055	286
8168.058	286
8168.155	286
8168.158	286
8178.108	286
8178.258	286
8178.308	286
8178.1108	286
8178.1258	286
8185	600
8186.155	286
8186.158	286

8200
8200	360
8201	360
8202	360
8202.108	360
8203	360
8204	360
8205.1158	286
8220.1158	286
8236	286
8238.158	286
8238.258	286
8240.158	286
8240.258	286
8240.1158	286
8240.1258	286
8260.155	286
8260.158	286
8260.258	286
8261.055	286
8261.058	286
8261.105	286
8261.108	286
8270.055	286
8270.058	286
8270.155	286
8270.158	286
8270.255	286
8270.258	286
8271.112	286
8280.1055	286
8280.1058	286
8280.1105	286
8280.1108	286

8400
8412	286

Abspulrichtung für Quertransport

Spulendaten

Spulen Ø 286 mm / 360 mm

Spulen Ø 500 mm

Spulen Ø 595 mm

Spulen Ø 600 mm / 640 mm

Technische Informationen

Werkstoffe und Oberflächen

Die eingesetzten Werkstoffe bestimmen das Verhalten und die Eigenschaften der Kontakte. Festigkeit, Federeigenschaften, elektrische Leitfähigkeit und Temperaturverhalten sind wesentliche Kriterien bei der Bewertung der Anwendungen. Messing, Zinnbronze und Stahl sind die gebräuchlichsten Grundmaterialien. Verschiedene Oberflächenbehandlungen erweitern den Anwendungsbereich bei speziellen Anforderungen. Sondermaterialien (z. B. Neusilber) auf Anfrage.

Werkstoff	Zulässige Grenztemperatur	Anwendungsbereich

Messing (CuZn)
blank	110 °C	Nur für günstige Umgebungsbedingungen, Korrosionsanfällig.
verzinnt (gal. Sn)	120 °C	Verzinnte Komponenten ergeben gute Leistungen bei höheren Temperaturen und schützen vor Korrosion.
versilbert (gal. Ag)	130 °C	Versilberte Komponenten eignen sich für höchste Betriebstemperaturen bei höherer Strombelastung für Messing.

Zinnbronze (CuSn)
blank	120 °C	Unter korrosiven Bedingungen stabiler als Messing.
verzinnt (gal. Sn)	130 °C	Verzinnte Komponenten ergeben bei höheren Temperaturen verbesserten Korrosionsschutz.
versilbert (gal. Ag)	150 °C	Versilberte Komponenten eignen sich für höchste Betriebstemperaturen bei höherer Strombelastung für Zinnbronze.

Neusilber (CuNiZn)
blank	210 °C	Gute Korrosionsbeständigkeit. Erhöhte Festigkeit gegenüber Messing. Hoher elektrischer Widerstand, geringe Wärmeleitfähigkeit.
Stahl (Fe)
vernickelt (Ni)	300 °C	Vernickelte Stahlkomponenten ergeben beste zuverlässige Verbindungen bei höheren Temperaturen.

Tabelle anzeigen

Werkstoffdaten für Isolierkörper

Werkstoff	Temperatur Index nach UL, Details siehe UL-Listung
PA 66-V2	-40°C ... +130°C
PA 6/66-V0	-40°C ... +140°C
PA 46-V2	-40°C ... +150°C
PA 6-V2 nach IEC 60335 (auf Anfrage)	-40°C ... +130°C
PPS-V0 nach IEC 60335	-40°C ... +240°C
PBT-V0	-40°C ... +130°C

Freigaben

VDE-geprüfte Crimpkontakte

Artikel-Nummer	CuZn blank	CuZn verzinnt	CuSn blank	CuSn verzinnt	Fe vernickelt	CuNiSi verzinnt	CuNiZn blank

RSB 7603.108	●	●			●
RSB 7604.258		●
RMB 7831.010		●
RMB 7840		●
RSB 7900	●
RSB 7944.010	●	●	●	●	●	●
RSB 7960.020	●	●
RSB 7961.020	●	●
RSB 8028		●					●
RSB 8047		●
RSB 8048		●
RBB 8110	●				●
RFB 8121.020					●
RFB 8121.025					●
RSB 8138.108	●	●			●
RMB 8165.108		●
RSB 8168.055	●	●
RSB 8168.058	●	●
RSB 8168.155	●	●
RSB 8168.158	●	●
RSB 8178.108	●	●					●
RSB 8178.258	●	●					●
RSB 8186.155	●	●			●
RSB 8186.158	●	●			●
RSB 8220.1158					●
RSB 8238.158	●	●			●
RSB 8238.258					●
RSB 8240.158	●	●			●
RSB 8240.258	●	●			●
RSB 8240.1158					●
RSB 8260.158	●	●			●
RSB 8260.258	●	●			●
RSB 8270.055	●	●			●
RSB 8270.058	●	●			●
RSB 8270.158	●	●			●
RSB 8270.258	●	●			●

STOCKO-Produkte werden in unseren Prüflaboratorien laufend vielfältigen Prüfungen unterzogen. VDE-, UL- und weitere Freigaben für die wichtigen STOCKO-Artikel werden regelmäßig ergänzt.

UL-Freigaben und eine einwandfreie Vercrimpung unserer Produkte sind nur dann gewährleistet, wenn die Verarbeitung auf STOCKO-Werkzeugen erfolgt.

UL / ULC-Freigabeübersicht für Crimpkontakte

Artikel-Nummer	CuZn blank	CuZn verzinnt	CuSn blank	CuSn verzinnt	Fe vernickelt	CuNiSi verzinnt	CuNiZn	UL File

RSB 7206					●			E177431
RSB 7605	●	●						E118944
RSB 7605.001	●	●						E118944
RSB 7630.001	●	●	●		●			E118944
RSB 7630.158	●	●	●	●	●			E118944
RSB 7631.258		●			●			E118944
RSB 7603.108	●	●			●			E118944
RSB 7604.258		●						E118944
RSB 7785	●	●	●		●			E118944
RSB 7785.001	●	●			●			E118944
RSB 7785.002	●	●			●			E118944
RSB 7785.003	●	●			●			E118944
RSB 7785.055	●	●			●			E118944
RSB 7785.058	●	●			●			E118944
RSB 7788	●	●	●	●				E177431
RMB 7831.010	●	●						E118944
RMB 7833.010	●	●						E118944
RSB 7858		●						E118944
RSB 7858.001		●						E118944
RSB 7900	●	●	●	●	●			E118944
RSB 7901	●	●			●			E118944
RSB 7923.002	●	●	●	●				E177431
RSB 7944.010	●	●	●	●	●	●		E118944
RSB 7944.258	●	●						E118944
RMB 7958		●						E118944
RSB 7960.020	●	●	●	●			●	E118944
RSB 7961.020	●	●	●	●			●	E118944
RSB 7984	●	●						E118944
RSB 7990	●	●						E118944
RSB 7990.001	●	●						E118944
RBB 7995.003					● (X5CrNi)			E118944
RSB 8028	●	●						E118944
RSB 8028.001		●						E118944
RSB 8029	●	●						E118944
RSB 8029.001	●	●						E118944
RSB 8047		●						E118944
RFB 8100.2055	●				●			E118944
RFB 8121.020					●			E118944
RFB 8121.025					●			E118944
RSB 8126.010	●	●	●	●				E118944
RSB 8137	●	●			●			E118944
RSB 8138	●	●	●	●	●			E118944
RSB 8152				●	●			E118944
RMB 8165.108	●	●						E118944
RSB 8168.055	●	●						E118944
RSB 8168.058	●	●						E118944
RSB 8168.155	●	●						E118944
RSB 8168.158	●	●						E118944
RSB 8178.108	●	●						E118944
RSB 8178.258	●	●						E118944
RSB 8178.308		●						E118944
RSB 8186.155	●	●			●			E118944
RSB 8186.158	●	●			●			E118944
RSB 8238.158	●	●			●			E118944
RSB 8238.258	●	●			●			E118944
RSB 8240.158	●	●			●			E118944
RSB 8240.258	●	●			●			E118944
RSB 8260.158	●	●	●	●	●			E118944
RSB 8260.258	●	●	●	●	●			E118944
RSB 8270.158	●	●			●			E118944
RSB 8270.258	●	●			●			E118944

VDE-Freigabeübersicht für Isolierkörper

Artikel-Nummer	Farbe	Material-Brennbarkeitsklasse nach UL 94		Material-Brennbarkeitsklasse nach IEC 60335 no flame		UL File
Artikel-Nummer	Farbe	V0	V2	V0	V2	UL File

EH 688-00X	natur Farben auf Anfrage	PA 66			PA 6
EH 688.400-00X		PA 66			PA 6
EH 699					PA 6
EH 700	schwarz	PA 66

UL-Freigabeübersicht für Isolierkörper

Artikel-Nummer	Farbe	Material-Brennbarkeitsklasse nach UL 94		Material-Brennbarkeitsklasse nach IEC 60335 no flame		UL File
Artikel-Nummer	Farbe	V0	V2	V0	V2	UL File

EH 649	natur Farben auf Anfrage	PA 66	PA 66	PA 66	PA 6	E306845
EH 650.100		PA 6/66	PA 66		PA 6	E306845
EH 650.200		PA 6/66	PA 66		PA 6	E306845
EH 657.100		PA 6/66	PA 66		PA 6	E306845
EH 658.100			PA 66		PA 6	E306845
EH 677			PA 66	PA 66		E306845
EH 678.100			PA 66	PA 66		E306845
EH 679.200		PA 6/66	PA 66		PA 6	E306845
EH 680		PA 6/66	PA 66		PA 6	E306845
EH 681		PA 6/66	PA 66		PA 6	E306845
EH 683.004		PA 6/66	PA 66		PA 6	E306845
EH 688-00X		PA 6		PA 6		E306640
EH 688.400-00X		PA 6		PA 6		E306640
EH 694-001		PA 6		PA 6		E191950
EH 699		PA 6		PA 6	PA 6	E306640
EH 777		PA 66	PA 66	PA 66	PA 6	E306845
EH 798.003		PA 6/66			PA 6	E306845
EH 798.005		PA 6/66			PA 6	E306845
VV 2023.100		PA 6/66	PA 66		PA 6	E306845
VV 2023.200			PA 66		PA 6	E306845
VV 2025.100			PA 66		PA 6	E306845
VV 2025.200			PA 66		PA 6	E306845
VV 2026.100			PA 66		PA 6	E306845
VV 2026.200			PA 66		PA 6	E306845
VV 2027.100			PA 66		PA 6	E306845
VV 2027.200			PA 66		PA 6	E306845
VV 2028.100			PA 66		PA 6	E306845
VV 2028.110			PA 66		PA 6	E306845
VV 2028.200			PA 66		PA 6	E306845
VV 2028.300			PA 66			E306845
VV 2029			PA 66			E306845
VV 2029.100			PA 66			E306845
VV 2029.200			PA 66			E306845
VV 2041.100			PA 66		PA 6	E306845
VV 2041.200			PA 66		PA 6	E306845

STOCKO-Produkte werden in unseren Prüflaboratorien laufend vielfältigen Prüfungen unterzogen. VDE-, UL- und weitere Freigaben für die wichtigen STOCKO-Artikel werden regelmäßig ergänzt.

Tabelle anzeigen

Flachsteckhülsen

Flachstecker

Krallenkabelschuhe

Isolierkörper

Leiterplattenkontakte

Aderendhülsen

Rundsteckhülsen

Rundstifte

Crimp-Qualitätsübersicht

UL-Freigaben und eine einwandfreie Vercrimpung unserer Produkte sind nur dann gewährleistet, wenn die Verarbeitung auf STOCKO-Werkzeugen erfolgt.

	Richtig	Falsch	Falsch	Crimphöhen-Messung*

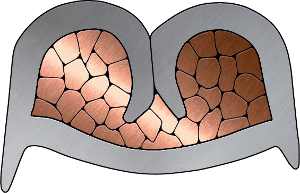

Drahtcrimp		Crimphöhe zu hoch Volumen zu klein	Überpressung! Volumen zu klein Stempelverschleiß	Drahtcrimp
Isolationscrimp		Volumen zu klein	Crimphöhe zu niedrig Volumen zu klein	Drahtcrimp
		Volumen zu groß	Volumen zu klein	Isolationscrimp
		Volumen zu groß	Crimphöhe zu hoch Volumen zu klein	Isolationscrimp
Längeneinstellung		Zu weit eingelegt Isolation im Drahtcrimp	Nicht weit genug eingelegt Isolation nicht sichtbar

	Leiterauszugskraft: Eine Kontrollmessung ohne Isolationskralle wird mit dem entsprechenden Gerät vorgenommen. Die Meßwerte sind mit den Angaben des Crimp-Datenblattes zu vergleichen.		*) Crimphöhen-Messung
