ECO-DOMO Crimp
Raster 5 mm

Steckverbindersystem

ECO-DOMO Crimp

Systembeschreibung

Merkmale

  • Steckverbinder mit Crimpanschluss
  • Gehäuseabmessungen in Anlehnung an die Weißgeräte-Spezifikation RAST 5
  • Unterschiedliche Codierungen nach RAST 5
  • Indirektstecker mit Innenverrastung
  • Leiterabgang 90° / 180°

Freigaben

ULVDE

Technische Daten

Mechanisch
Raster 5 mm
Polzahl EH 699: 2 - 8
EH 688: 1 - 8
EH 788: 2 - 6
Verrastung Innenverrastung
6,3 FSH
Anschlussart Crimptechnik
Leiterquerschnitt 0,5 - 1,5 mm²
Isolations-Ø max. 3,3 mm
Temperaturbereich
EH 688 / EH 699: -40°C ... +120°C
EH 788: -40°C ... +135°C / 140°C

Elektrisch
Bemessungsstrom 16 A
Bemessungsspannung 250 V / 400 V
Durchschlagfestigkeit Gehäusematerial ≥ 3,0 kV
Luftstrecke ≥ 3 mm
Kriechstrecke ≥ 3 mm
Freigaben
EH 688 / EH 699 DIN EN 61984 (IEC 61984)
EH 688 UL / ULC E96569
EH 699 UL E306640
EH 788 UL E306845

Werkstoffe
Isolierkörper PA, glühdrahtbeständig, GWT 750°C nach IEC 60335-1
Gehäusefarbe natur
weitere Farben auf Anfrage

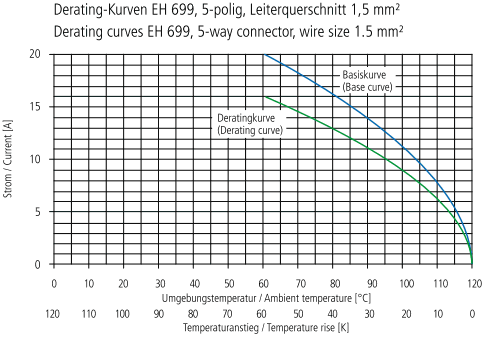

Derating-Kurve
Derating-Kurve

Crimpgehäuse
